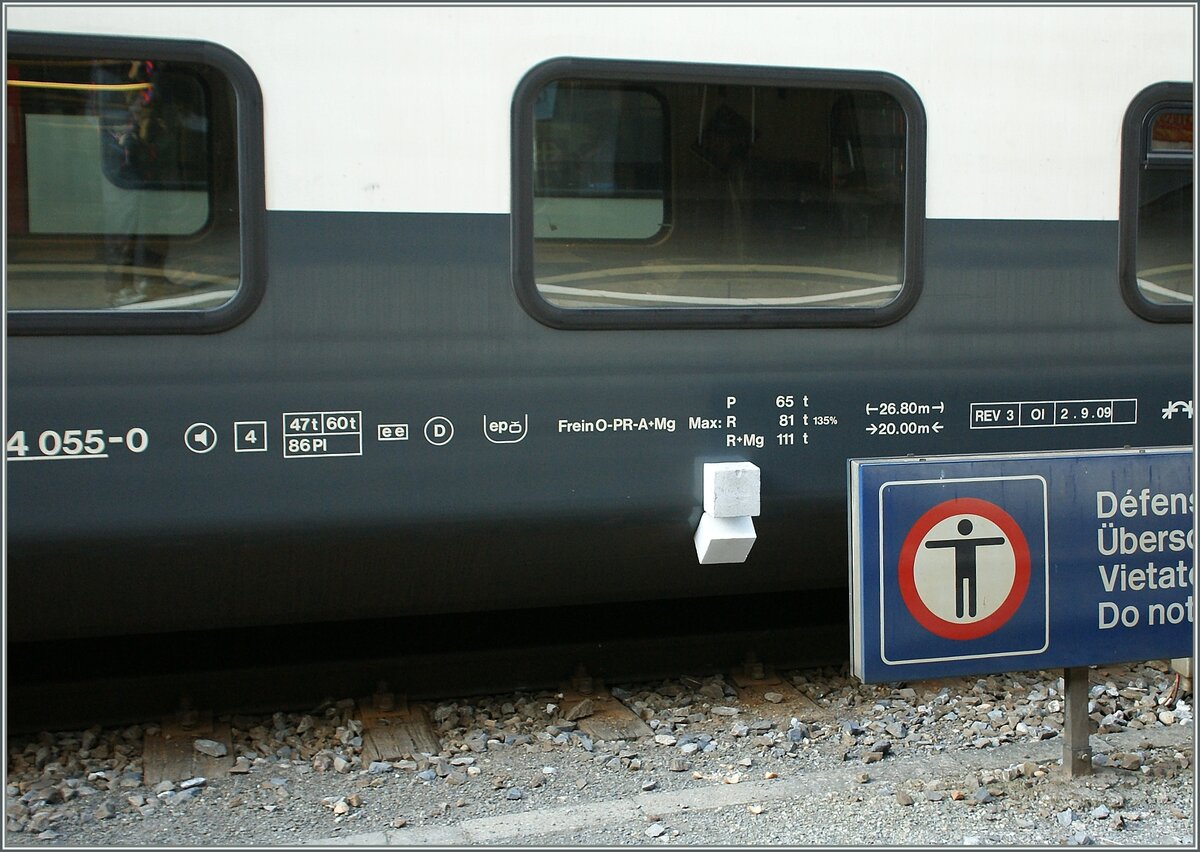

Falls der Doppelstockwagen doch etwas zu arg wankelt hat man ihm zum Schutz zwei Styropor Stücke angeklebt.
(ID 781152)
Falls der Doppelstockwagen doch etwas zu arg wankelt hat man ihm zum Schutz zwei Styropor Stücke angeklebt. (Wankeltestwagen für den künftigen Twinndex)
Lausanne, 10. März 2011
Stefan Wohlfahrt 17.07.2022, 366 Aufrufe, 0 Kommentare
EXIF: SONY DSLR-A350, Datum 2011:03:10 11:27:46, Belichtungsdauer: 1/200, Blende: 32/10, ISO400, Brennweite: 240/10
0 Kommentare, Alle Kommentare
Bereits Geschichte: Ein IC1 von St. Gallen nach Genève Aéroport mit Re 460 und SBB Doppelstockwagen bei der Durchfahrt in Coppet. Zwischenzeitlich werde alte IC + mit "Twindexx" gefahren.
28. Juni 2021
Stefan Wohlfahrt
Stefan Wohlfahrt
Bereits Geschichte: Ein IC1 von St. Gallen nach Genève Aéroport mit Re 460 und SBB Doppelstockwagen bei der Durchfahrt in Coppet. Zwischenzeitlich werde alte IC + mit "Twindexx" gefahren.
28. Juni 2021
Stefan Wohlfahrt
Stefan Wohlfahrt
SBB IC2000 2. Klasse Doppelstockwagen B 50 85 26-94 136-6 am 28 Mai 2023 im Zugverband des IR 90 (Brig – Lausanne - Genève-Aéroport) im Bahnhof Aigle.
Ab 1997 beschaffte die Schweizerische Bundesbahnen (SBB CFF FFS) doppelstöckige Schnellzugwagen die als IC2000 bezeichnet werden. Diese für 200 km/h zugelassenen Personenwagen wurden ursprünglich in fünf Wagentypen (Bt, B, BR, A, AD) angeschafft, die aber unter sich teilweise leicht unterschiedlich sein können. Zudem wurden seit der Ablieferung verschiedene Änderungen vorgenommen, so dass später sieben und heute sechs (Bt, B, WBR, BR, A, AD) verschiedene Typen vorhanden sind. Die Wagenübergänge befinden sich im Oberdeck.
Die Wagen wurden bei Schindler Waggon AG in Pratteln endmontiert. Die Aluminium-Wagenkästen wurden im ehemaligen Werk der Flug- und Fahrzeugwerke Altenrhein (FFA) in Altenrhein geschweißt. Die elektrischen Komponenten stammen von ABB Daimler-Benz Transportation AG in Zürich-Oerlikon (damals ADtranz, später Bombardier Transportation) und die Drehgestelle von FIAT-SIG in Neuhausen am Rheinfall (vor 1995 SIG, heute Alstom). Es wurden insgesamt 341 Wagen gebaut.
Die vorhandenen Wagentypen:
86 Stück vom Typ A mit den Nummern A 50 85 16-94 000 bis 085;
40 Stück vom Typ AD mit den Nummern AD 50 85 86-94 000 bis 039;
149 Stück vom Typ B mit den Nummern B 50 85 26-94 000 bis 148;
16 Stück vom Typ WRB mit den Nummern WRB 50 85 88-94 000 bis 015 (ex BR);
10 Stück vom Typ BR mit den Nummern BR 50 85 66-94 016–025;
40 Stück vom Typ Bt mit den Nummern Bt 50 85 26-94 900–939;
somit total 341 Stück.
Die Fernverkehr-Doppelstockzüge «IC2000» werden aktuell (seit 2019) bis 2024 umfassend für über 300 Mio. Franken modernisiert und bieten den Reisenden einen erhöhten Reisekomfort.
Die Zweite-Klasse-Wagen (B) haben 126 Sitzplätze, das Oberdeck hat je Seite 14 Fenster, während das Unterdeck auf beiden Seiten je 5 Fenster hat.
Durch das größere Umgrenzungsprofil ist ein freizügiger Einsatz nicht möglich. Auf folgenden bekannten Linien ist ein Einsatz nicht möglich: Gotthardbergstrecke (Basistunnel wäre für O2 freigegeben, wird aber aktuell nur mit Twindexx befahren), Lötschberg-Bergstrecke ab Frutigen (eine Überführung über den SIM-Korridor ist jedoch möglich), Entlebuch, Broyelinie (inkl. Fribourg–Yverdon), Uznach–St. Gallen, Bischofszellerlinie, Seetalbahn, Tösstalbahn und alle Linien im Jura.
Technisches:
Die Wagen sind mit normaler UIC-Schraubkupplung und Puffern ausgerüstet und können somit mit anderen Wagen gekuppelt werden. Der geschlossene Personenübergang entspricht aber nicht der UIC-Norm, und es ist somit kein Übergang zu anderen Wagentypen möglich. Ebenfalls ist der Wagenquerschnitt grösser als die normale SBB-Fahrzeugbegrenzungslinie, denn die Personenwagen sind nach der Bezugslinie EBV 02 gebaut. Somit sind die Wagen nur auf entsprechend ausgebauten und für dieses Profil zugelassenen Strecken einsetzbar. Die ganzen Wagen sind einschließlich mit den Personenübergängen druckertüchtigt, somit treten keine Druckschläge bei Zugbegegnungen in Tunnels auf. Das ganze Oberdeck ist durchgängig stufenfrei..
Der Steuerwagen ist für die Fernsteuerung von Lokomotiven der Baureihen Re 460 und 465 eingerichtet. Dafür müssen die 18-polige UIC-Leitung sowie auch die 9-polige ep-Leitung verbunden sein. Die Verwendung eines einstöckigen IC-Bt (Steuerwagen für Einheitswagen-IV-Komposition auf Basis der EC-Wagen) als Steuerwagen anstelle eines IC2000-Bt ist möglich.
Wagenkasten
Die Wagenkästen sind in Aluminiumbauweise ausgeführt. Alle technischen Apparate befinden sich über den Drehgestellen, und beim Bt und AD zusätzlich im Dachbereich. Der Fußboden des Unterdecks ist schwimmend auf speziellen Gummielementen gelagert. Den Boden des Oberdecks bildet eine Aluminiumplatte in Sandwichbauweise, die mit einem textilen Belag beklebt ist und zugleich die Decke des Unterdecks bildet. Als Fenster werden Isolierglasdoppelscheiben in Verbundglasausführung eingesetzt, die Anzahl der Fenster ist vom Wagentyp abhängig. Die Wandverkleidung besteht aus schlag- und kratzfesten Formteilen. In diesen ist bei den Fenstern eine Führungsschiene für den Sonnenblendschutz integriert. Im Unterdeck sind die fensterlosen Toiletten untergebracht. Neben den Eingängen im Untergeschoss befindet sich in Richtung Wagenende der Aufgang zum Obergeschoss. Die meisten Sitze sind in vis-à-vis-Anordnung angebracht, in der 2. Klasse in 2-2-Anordnung und in der 1. Klasse in 2-1-Anordnung. Über den Türen im Obergeschoss sind so genannte Lounge-Sitze angebracht, unter den Bänken, die quer zur Wagenlängsrichtung angeordnet sind, befindet sich ein Teil des Türantriebes.
Fahrwerk
Es kommen luftgefederte Drehgestelle mit H-Rahmen zum Einsatz. Die Bremsanlage besteht aus je zwei Bremsscheiben auf jeder Achse sowie zwei pneumatisch betätigten Magnetschienenbremsen je Drehgestell. Es ist eine lastabhängige Bremskraftverstärkung eingebaut, die nur bei eingeschalteter Luftfederung funktioniert.
Elektrische Ausrüstung
Die Energieversorgung findet durch die Zugsammelschiene mit 1000 Volt, 16,7 Hertz statt. Von der Zugsammelschiene werden über einen Trenn- und Erdungskasten der wassergekühlte Bordnetzumrichter (BUR) sowie die beiden Heizregister versorgt. Der Bordnetzumrichter stellt auch die Ladung der vier Batterien mit 36 Volt und einer Kapazität von insgesamt 400 Ah sicher. Ab circa 2008 wurden nach und nach sämtliche Wagen mit 230-V-Steckdosen für portable Geräte der Reisenden versehen, nachdem in einer ersten Phase nur die AD-Wagen ausgerüstet worden waren. Die gesamte elektrische und pneumatische Versorgung wird durch einen Bordrechner überwacht, welcher über TCN auch von anderen Wagen in der Zugkomposition aufgerufen werden kann.
Pneumatik und Toiletten
Die pneumatische Ausrüstung umfasst neben der Bremsanlage auch noch die Luftfederung sowie die Türsteuerung und die Luftversorgung der Toiletten. Die druckdichten Toiletten sind als Vakuumtoiletten aufgebaut. Die WC-Tür ist mit einem Magnetschloss ausgerüstet, das sich bei vollem Fäkalientank oder bei einer Störung selbsttätig verriegelt. Die Bt und A haben eine normale Toilette, während der B-Wagen mit deren zwei ausgerüstet ist. Der AD hat eine rollstuhlgängige Toilette.
TECHNISCHE DATEN (B-Wagen):
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 26.800mm
Drehzapfenabstand: 20.000 mm
Höchstgeschwindigkeit: 200 km/h
Eigengewicht: 47 t
Bremse: Frein O-PR-A-Mg (D) (Scheiben- und Magnetschienenbremse)
Niederfluranteil: ca. 1/3
Sitzplätze: 126 in der 2.Klasse
Stromsystem: 1.000 V, 16,7 Hz AC
Übrigens, zwischen 1999 und 2001wurden zehn IC-2000-Wagen an die DSB in Dänemark verliehen. Aus diesen stellte die DSB eine festgekuppelte Einheit aus acht Wagen zusammen, die zwischen zwei EA-Loks eingestellt wurden. Wagen 1 war ein Bt, dessen Steuerstand ungenutzt blieb. Die folgenden sechs Wagen gehörten zur Gattung B, wobei in einem Wagen ein neues Packabteil durch das Entfernen einiger Sitze geschaffen worden war. Den Abschluß bildete ein 1.Kl.-Wagen der Gattung AD, im Gepäckabteil war weiterhin ein Wandler untergebracht, der das elektrische System der Schweizer Fahrzeuge mit der dänischen Energieversorgung verband. Die beiden nicht benötigten Wagen wurden als Reserve in den Zentralwerkstätten Kopenhagen abgestellt.
Der Doppelstockzug pendelte im IC-Dienst täglich zwischen Odense/Fredericia und Kopenhagen, wobei erstmals in Dänemark für lokbespannte Züge eine Höchstgeschwindigkeit von 160 km/h zugelassen war. Die Passagierkapazität des Zuges entsprach drei IR4-Triebzügen. Der Einsatz der IC2000-Waggons bei der DSB endete im April 2001, als die SBB ihre Wagen selbst benötigte.
